아두이노와 브레드보드를 이용한 예제 중 가장 먼저 하는 것은 보통 LED를 키는 예제입니다.
처음 해보는 저 같은 초보자들은 예상치 못한 실수를 할 수 있는데요. 저는 LED 하나를 태워버렸습니다...

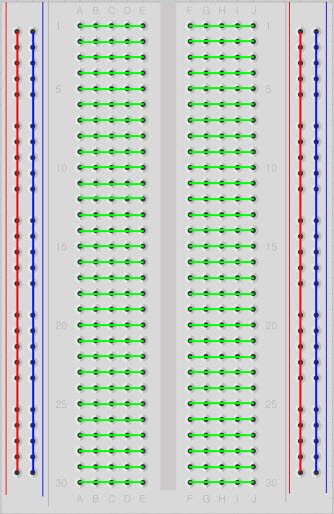

먼저 브레드보드에 표시된 양 옆의 빨간색(+), 파란색(-) 선은 각각 5V의 전원 케이블과 GND 케이블을 연결할 때 사용합니다. 그리고 녹색 선으로 연결된 선은 서로 전기가 통하며 해당 구멍에 꼽는 것으로 전기를 연결시킬 수 있습니다.
예제 부품 : 아두이노 보드 1개, 브레드보드 1개, 220옴 저항 1개, LED 램프 1개

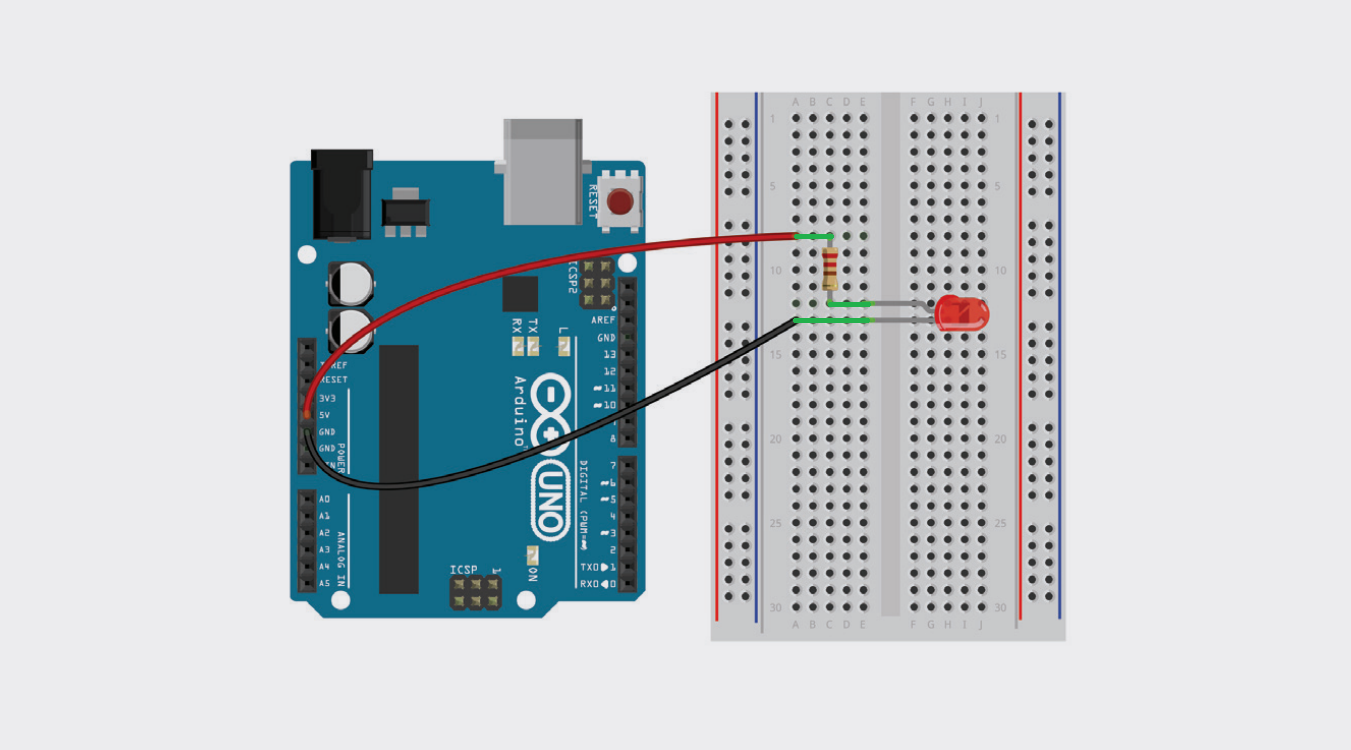

아두이노의 5V와 GND 위치에 따라 점퍼를 꼽아준 뒤, 아래 사진과 같이 연결합니다.
(그림에서 LED가 접혀 있는 곳이 다리가 긴 쪽으로 +극을 의미합니다.)

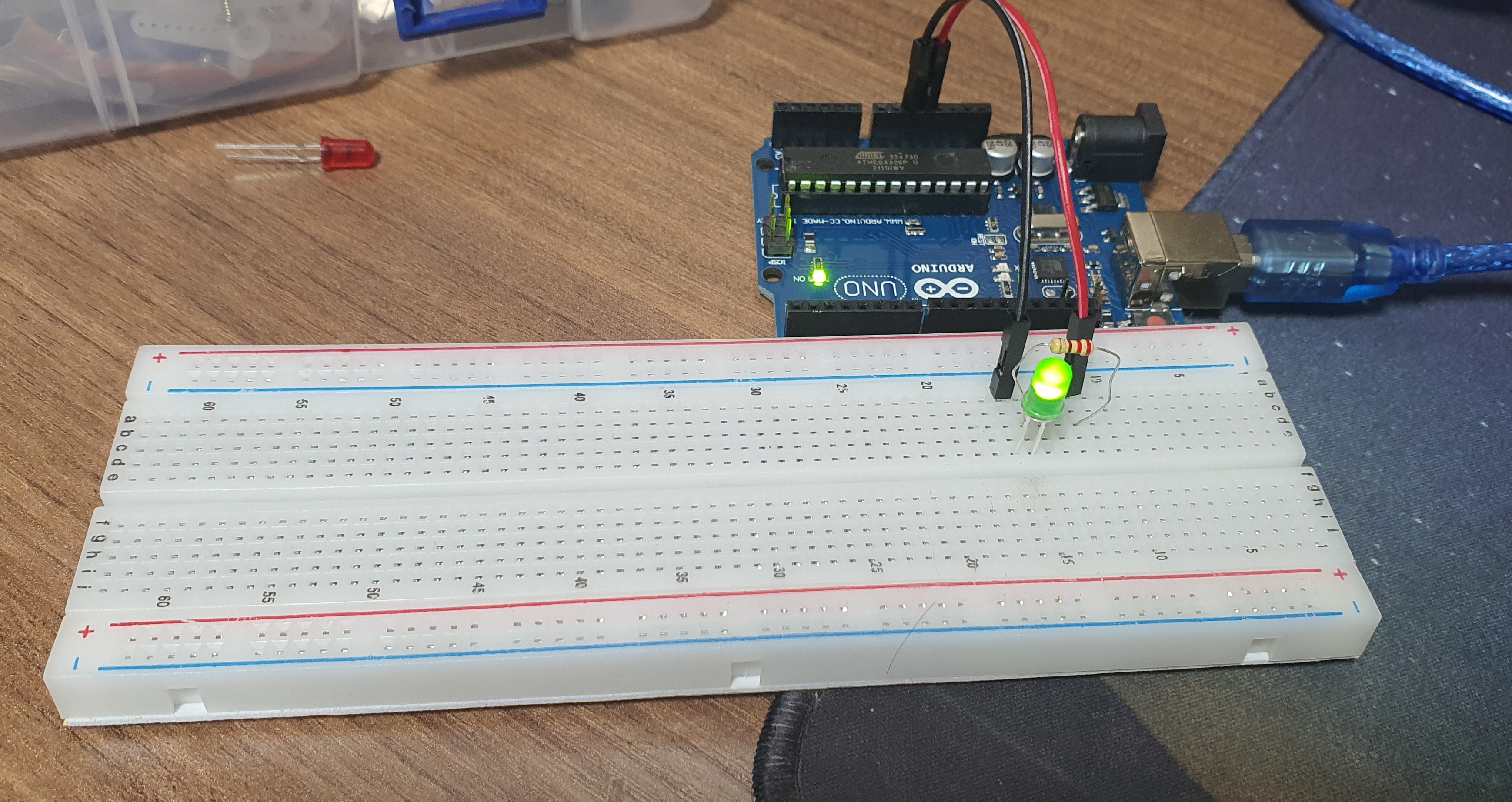

초록색 선으로 표시한 것과 같이 LED의 +극에 220옴 저항과 5V가 연결되고 -극에 GND가 연결되면서 LED가 켜지게 됩니다.
같은 라인은 서로 전기를 공유한다는 사실만 알고 있다면 쉽게 연결할 수 있는 예제지만 처음 접하다보니 이상한 삽질을 하게되어 이 내용을 블로그에 포스팅하게 되었습니다.
