OBD(On Board Diagnostics)
미국 자동차 공업협회(Society of Automative Engineers: SAE)에서 온보드 진단 프로그램 표준인 OBD-I을 제정한 뒤, OBD-1.5, OBD-II라는 이름으로 발전해왔으며 1996년부터는 미국에서 판매되는 모든 차량에 OBD-II 규격을 의무화했습니다.
OBD는 자동차의 전기/전자적인 작동 상태를 확인하고 제어하기 위한 진단 규격으로 엔진 등 전자화된 부품의 정비 효율성을 높이기 위해 쓰였지만, 지금은 이러한 목적 이외에도 다양한 차량 정보를 운전자에게 보여주는 트립 컴퓨터로서의 인터페이스 역할도 하고 있습니다.
OBD-II는 차량 핸들에서 일정 거리(2Feet) 이내에 위치해야 하기 때문에 운전석 근처에서 쉽게 확인할 수 있습니다. OBD-II의 DLC(Diagnostic Link Connector) 커넥터는 총 16개의 핀으로 구성되어 있으며, 실제로 사용되는 핀은 9개(7개 여분)입니다. 해당 핀들을 통해 VPW-PWM, CAN 통신, ISO 방식의 3가지 표준 신호 방식을 지원하는데 현재 대부분의 국내 차량에서는 CAN 방식만을 사용하고 있습니다.

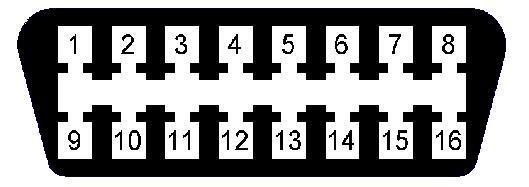

각 단자에 대한 설명은 아래와 같습니다
(Vender Option : 여분의 핀)
| 핀 | 설명 | 핀 | 설명 |
| 1 | Vender Option | 9 | Vender Option |
| 2 | J1850 Bus+ | 10 | I1850 Bus |
| 3 | Vender Option | 11 | Vender Option |
| 4 | Chassis Ground | 12 | Vender Option |
| 5 | Signal Ground | 13 | Vender Option |
| 6 | CAN (J2234) High | 14 | CAN (J2234) Low |
| 7 | ISO9141-2 K-line | 15 | ISO9141-2 Low |
| 8 | Vender Option | 16 | Battery Power |
